Description du cordon de raccordement à fibre optique
|
|

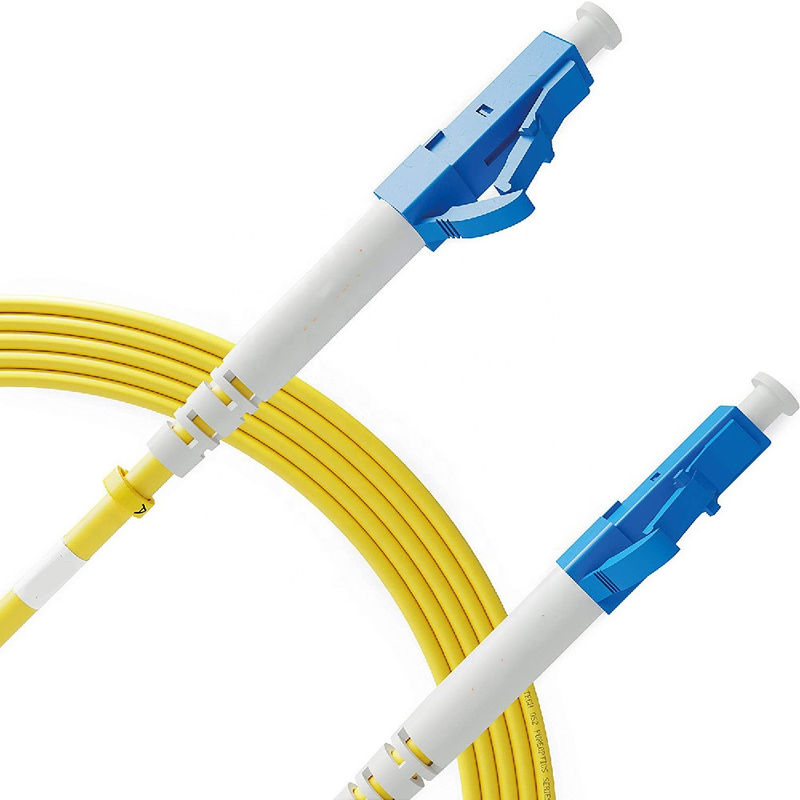

Cordon de raccordement à fibre optique
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Température de fonctionnement
|
|
|
|
|
Les acronymes SC, LC, FC et ST désignent les types de connecteurs optiques les plus courants dans les applications FTTH et les réseaux de données.Quant à la terminologie PC/UPC/APC, elle fait référence au type de polissage appliqué à la borne optique (ferrule) qui permet aux impulsions lumineuses laser de traverser deux fibres optiques.
Ensuite, par exemple, un pigtail FTTH typique avec un connecteur SC/APC fait référence à un connecteur SC avec un polissage APC.
Avant de commencer : Une bonne pratique consiste à garder propres les embouts des férules afin d'optimiser la liaison optique.Si le connecteur est sale, un nettoyant pour connecteur optique doit être utilisé pour éliminer la poussière et les taches.
Schéma d'un connecteur de fibre optique de type SC typique
Détail d'un connecteur optique SC (Subscriptor Connector ou Square Connector)
* « SC » signifie... connecteur d'abonné ou connecteur carré
* Un bref historique : Développé par Nippon Telegraph and Telephone, il est devenu le plus populaire en raison de ses coûts de production décroissants.
* Caractéristiques : raccord rapide push-and-pull.Il est compact, permettant une grande densité de connecteurs par instrument.Il est utilisé en FTTH, téléphonie, CATV, etc.
* Caractéristiques optiques : Pour fibres monomodes et multimodes.Pertes de 0,25 dB.
Détail d'un connecteur optique LC (Lucent Connector ou Little Connector)
* "LC" signifie... Connecteur Lucent ou Petit Connecteur.
* Un bref historique : Développé par Lucent Technologies et sorti en 1997.
* Caractéristiques : raccord push-and-pull (il rappelle un RJ45).Plus sûr et plus compact que le type SC, permettant encore plus de densité de connecteurs dans les racks, panneaux et FTTH.
* Caractéristiques optiques : Pour fibres monomodes et multimodes.Pertes de 0,10 dB.
Détail d'un connecteur optique FC (Ferrule Connector)
* « FC » signifie connecteur de virole.
* Un bref historique : C'était le premier connecteur optique utilisant une férule en céramique, développé par Nippon Telephone and Telegraph.Son utilisation se démocratise au profit des connecteurs SC et LC.
* Caractéristiques : Le raccord vissé du connecteur est résistant aux vibrations ;il est donc utilisé dans les applications en mouvement.Il est également utilisé dans les instruments de précision (tels que l'OTDR) et il est très populaire dans CATV.
* Caractéristiques optiques : Pour fibres monomodes.Ses pertes d'insertion atteignent les 0,3 dB.
Polissage de férule de fibre optique : PC, UPC et APC
* PC : Contact Physique.La virole est biseautée et finie dans une surface lisse.Cela évite les espaces vides entre les férules des connecteurs couplés et permet d'obtenir des pertes d'insertion entre -30 dB et -40 dB.Son utilisation tombe de plus en plus.
* UPC : Contact Ultra Physique.Ils sont similaires aux connecteurs PC, permettant de diminuer les pertes de retour dans une marge comprise entre -40 et -55 dB grâce à la courbe plus nette du biseau.La tendance actuelle est de l'utiliser dans les délais pour permettre aux opérateurs d'effectuer des tests de réseaux par exemple en utilisant un OTDR.
* APC : Contact Physique Coudé.La férule se termine par une surface plane à angle de 8 degrés, ce qui en fait le connecteur qui réalise une meilleure liaison optique car il réduit les pertes de retour jusqu'à -60 dB permettant ainsi d'augmenter le nombre d'utilisateurs dans les fibres monomodes.Pour cette raison, combinée à ses coûts de fabrication en constante diminution, l'APC est devenu le type de polissage le plus utilisé.
Emballage et livraison
Application
